Dans une installation électrique, certains équipements restent discrets jusqu’au jour où ils doivent réellement intervenir. Le différentiel fait partie de ces dispositifs essentiels : on le remarque surtout lorsqu’il « saute » et coupe le courant dans une partie de la maison. Pourtant, son rôle va bien au-delà d’une simple gêne au moment de remettre la lumière.
À quoi sert exactement un différentiel ? Comment fonctionne-t-il ? Quelle différence avec un disjoncteur classique et pourquoi le calibre de 30 mA revient-il si souvent dans les logements ? Voici les explications indispensables pour mieux comprendre la sécurité électrique de votre habitation, sans se perdre dans un jargon réservé aux électriciens.
Le différentiel, un gardien contre les fuites de courant
Le rôle principal d’un dispositif différentiel est de détecter une fuite de courant vers la terre. Cette fuite peut apparaître lorsqu’un appareil est défectueux, lorsqu’un câble est abîmé ou lorsqu’une personne entre accidentellement en contact avec une partie sous tension.
En fonctionnement normal, le courant qui part par la phase revient par le neutre. Les deux intensités sont donc équilibrées. Le différentiel surveille en permanence cette circulation. S’il constate une différence entre le courant entrant et le courant sortant, il considère qu’une partie de l’électricité s’échappe par un autre chemin : la terre, une carcasse métallique ou, dans le pire des cas, le corps humain.
Il coupe alors automatiquement l’alimentation. Cette réaction est très rapide, car en matière d’électricité, quelques fractions de seconde peuvent faire une grande différence.
Le différentiel protège donc principalement les personnes contre les risques d’électrisation et d’électrocution. Il contribue aussi à limiter certains risques d’échauffement et d’incendie liés à des défauts d’isolement, même si cette protection ne remplace pas celle assurée par les disjoncteurs.
Différentiel, disjoncteur : quelle différence ?
La confusion est fréquente, notamment lorsqu’on observe un tableau électrique pour la première fois. Un différentiel et un disjoncteur n’ont pas exactement la même mission.
- Le disjoncteur divisionnaire protège un circuit contre les surcharges et les courts-circuits.
- L’interrupteur différentiel détecte les fuites de courant vers la terre et protège principalement les personnes.
- Le disjoncteur différentiel combine les deux fonctions : protection différentielle, contre les surintensités et contre les courts-circuits.
Prenons un exemple simple. Vous branchez trop d’appareils sur une même ligne électrique : le disjoncteur divisionnaire finit par couper le circuit parce que l’intensité demandée est trop importante. À l’inverse, si la résistance isolante d’un lave-linge devient défectueuse et qu’un courant s’échappe vers sa carcasse métallique, c’est le différentiel qui intervient.
Dans une installation domestique récente, le tableau comporte généralement plusieurs interrupteurs différentiels, placés en amont de groupes de disjoncteurs divisionnaires. Cette organisation permet de protéger les différents circuits tout en évitant, autant que possible, de couper toute la maison lorsqu’un seul appareil présente un défaut.
Comment fonctionne un interrupteur différentiel ?
À l’intérieur d’un interrupteur différentiel se trouve notamment un tore magnétique traversé par les conducteurs actifs, généralement la phase et le neutre. Lorsque le courant qui circule dans la phase est identique à celui qui revient par le neutre, les champs magnétiques se compensent.
En cas de fuite, l’équilibre est rompu. Le dispositif détecte cette différence et actionne un mécanisme de déclenchement qui ouvre le circuit électrique. L’alimentation est alors interrompue avant que la situation ne devienne dangereuse.
Le seuil de déclenchement est exprimé en milliampères, ou mA. Dans les logements, le seuil de 30 mA est celui que l’on rencontre le plus souvent pour la protection des personnes. Cela signifie que l’appareil est conçu pour déclencher lorsqu’il détecte une différence de courant atteignant cette valeur, avec les tolérances prévues par les caractéristiques du matériel.
Il ne faut pas imaginer un appareil qui mesure directement le courant dans votre corps comme une balance au milliampère près. Le différentiel réagit à un déséquilibre électrique global, et son fonctionnement dépend notamment de la qualité de la mise à la terre et de l’installation.
Pourquoi une protection de 30 mA ?
Le courant électrique peut provoquer des effets graves sur l’organisme : contraction musculaire, difficulté à lâcher un objet, troubles respiratoires ou perturbation du rythme cardiaque. La gravité dépend de l’intensité, de la durée du contact, du trajet du courant dans le corps et de l’état de la personne.
Un dispositif différentiel 30 mA est donc destiné à limiter la durée d’exposition à une fuite potentiellement dangereuse. Il ne rend pas le contact avec l’électricité sans risque, mais il apporte une protection complémentaire indispensable.
Cette nuance mérite d’être rappelée : un différentiel n’est pas une autorisation de travailler sous tension. Avant toute intervention, il faut couper le courant au niveau approprié, vérifier l’absence de tension avec un appareil adapté et empêcher toute remise sous tension accidentelle.
La fameuse mise à la terre joue également un rôle majeur. Elle offre au courant de défaut un chemin privilégié vers la terre, ce qui favorise le déclenchement rapide de la protection. Sans terre correcte, le différentiel peut ne pas réagir de la manière attendue dans certaines situations.
Les principaux types de différentiels
Tous les interrupteurs différentiels ne sont pas identiques. Leur type dépend des appareils qu’ils doivent protéger et de la nature des courants susceptibles d’apparaître.
- Type AC : il convient aux circuits courants présentant principalement des défauts à courant alternatif, comme l’éclairage ou certaines prises classiques.
- Type A : il détecte également certains courants de défaut comportant une composante continue. Il est notamment adapté aux plaques de cuisson, au lave-linge et à certains équipements électroniques.
- Type F : il est conçu pour des appareils intégrant des variateurs de vitesse ou des équipements électroniques plus sensibles. Il peut être pertinent pour certaines pompes à chaleur, climatisations ou machines particulières.
Le type AC n’est donc pas automatiquement le meilleur choix pour tous les circuits. Une plaque à induction ou un lave-linge moderne ne se comporte pas comme une simple lampe de chantier. Les composants électroniques présents dans ces équipements justifient une protection adaptée.
Dans le doute, il est préférable de se référer à la documentation de l’appareil et aux prescriptions de l’installation électrique. Le choix du matériel ne devrait pas se faire uniquement en fonction de son prix ou de la place disponible dans le tableau.
Que signifient les indications inscrites sur le différentiel ?
En observant la face avant d’un interrupteur différentiel, on trouve plusieurs informations. Elles peuvent sembler techniques, mais quelques repères permettent de les comprendre.
- 30 mA : le seuil de sensibilité différentielle, généralement utilisé pour la protection des personnes.
- 40 A ou 63 A : le courant assigné que le dispositif peut supporter dans les conditions prévues par le fabricant.
- Type AC, A ou F : la nature des défauts que le dispositif est capable de détecter.
- Bouton T ou Test : la commande permettant de vérifier le déclenchement du mécanisme.
Attention à ne pas confondre le calibre en ampères avec le seuil différentiel en milliampères. Un modèle 63 A – 30 mA n’est pas « plus sensible » qu’un modèle 40 A – 30 mA : les deux ont un seuil de détection de fuite de 30 mA, mais leur capacité de transport de courant diffère.

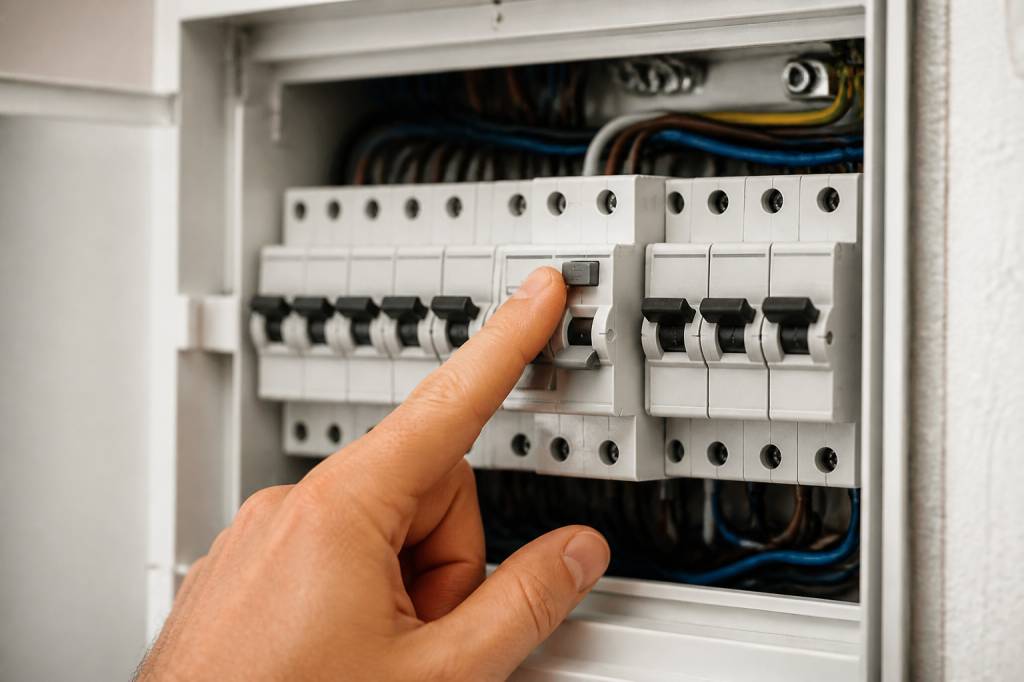

Le bouton Test : un petit geste à ne pas oublier
Le bouton « Test » ou « T » permet de vérifier que le mécanisme de déclenchement fonctionne. En appuyant dessus, on simule un déséquilibre de courant. Le différentiel doit alors couper l’alimentation du groupe de circuits qu’il protège.
Ce contrôle doit être réalisé périodiquement, conformément aux recommandations du fabricant et aux bonnes pratiques de maintenance. Avant de l’actionner, pensez à enregistrer votre travail sur ordinateur, à éteindre les équipements sensibles et à prévenir les personnes présentes dans la maison. Un tableau électrique qui déclenche sans prévenir peut faire perdre une heure de travail… ou une fournée de gâteau parfaitement levée.
Après le test, il suffit généralement de réarmer l’interrupteur. Si le bouton ne provoque aucune coupure, si le levier reste bloqué ou si le dispositif déclenche de manière anormale, faites contrôler l’installation par un professionnel.
Pourquoi un différentiel déclenche-t-il sans raison apparente ?
Un déclenchement n’est jamais totalement anodin. Il peut être lié à un défaut ponctuel ou à un problème plus durable.
- Un appareil électroménager présente une fuite d’isolement.
- De l’humidité s’est introduite dans une prise, une boîte de dérivation ou un équipement extérieur.
- Plusieurs appareils génèrent chacun une petite fuite, dont la somme finit par atteindre le seuil de déclenchement.
- Un câble est écrasé, vieillissant ou endommagé.
- Le différentiel lui-même est défectueux ou inadapté à l’installation.
Pour identifier l’origine, vous pouvez débrancher les appareils du groupe concerné, réarmer le différentiel, puis les reconnecter un à un. Cette méthode permet parfois de repérer l’équipement responsable. Elle doit cependant rester limitée à des manipulations simples, sans démontage ni ouverture d’appareil.
Si le différentiel déclenche immédiatement même lorsque tous les appareils sont débranchés, le défaut peut se trouver dans le câblage fixe. Dans ce cas, inutile de multiplier les tentatives de réarmement : coupez le circuit concerné et demandez l’intervention d’un électricien.
Le différentiel protège-t-il contre tous les dangers électriques ?
Non. C’est une protection essentielle, mais elle ne fait pas tout. Un différentiel ne protège pas nécessairement contre une surcharge ou un court-circuit entre phase et neutre : cette mission revient aux disjoncteurs divisionnaires ou aux fusibles.
Il ne protège pas non plus contre tous les contacts directs, notamment lorsqu’une personne touche simultanément la phase et le neutre sans qu’une fuite suffisante ne soit détectée par rapport à la terre. C’est pourquoi les règles de prudence restent indispensables : prises adaptées, conducteurs correctement isolés, capots en place et absence d’intervention improvisée.
La sécurité repose sur un ensemble cohérent : mise à la terre, conducteurs correctement dimensionnés, protections adaptées, tableau bien organisé et matériel conforme. Le différentiel est un maillon particulièrement important, mais pas un bouclier magique.
Quelques précautions lors d’une rénovation électrique
Lors d’une rénovation, le tableau électrique mérite la même attention que les murs, les sols ou l’isolation. Avant de remplacer un ancien coffret, il faut identifier les circuits existants, repérer les conducteurs, vérifier la présence d’une terre et contrôler l’état général de l’installation.
Évitez de choisir un différentiel uniquement parce qu’il « rentre » dans le tableau. Le nombre de circuits, leur puissance, les équipements raccordés et la répartition des charges doivent être pris en compte. Une mauvaise répartition peut provoquer des déclenchements répétés, tandis qu’un tableau surchargé devient difficile à diagnostiquer et à maintenir.
Les travaux sur une installation électrique fixe doivent respecter les règles en vigueur, notamment la norme NF C 15-100 pour les installations domestiques en France. En cas de doute sur le dimensionnement, le câblage ou la conformité, l’avis d’un professionnel est vivement recommandé.
Les bons réflexes à retenir
- Ne jamais neutraliser un différentiel qui déclenche régulièrement.
- Ne pas remplacer un modèle 30 mA par un appareil d’un seuil supérieur pour éviter les coupures.
- Tester périodiquement le bouton « T ».
- Débrancher un appareil suspect avant de chercher plus loin.
- Ne jamais intervenir sur un circuit sous tension.
- Faire contrôler la mise à la terre et le tableau lors d’une rénovation importante.
- Confier les recherches de défaut complexes à un électricien qualifié.
Un différentiel qui coupe le courant ne cherche pas à vous compliquer la vie. Il signale au contraire qu’une anomalie mérite votre attention. Comme un garde-fou bien placé sur un escalier, il reste souvent silencieux, mais il devient précieux au moment où l’installation en a besoin. Dans une maison, quelques secondes consacrées à comprendre son fonctionnement peuvent contribuer durablement à protéger les occupants et les équipements.
