Installer une pompe à chaleur est un projet particulièrement intéressant pour améliorer le confort thermique d’une maison tout en maîtrisant sa consommation d’énergie. Mais derrière l’unité extérieure et le module intérieur se cache une installation technique qui demande méthode, précision et respect des règles électriques.
Le branchement d’une pompe à chaleur ne consiste donc pas simplement à relier quelques câbles et à appuyer sur un bouton. Puissance disponible, section des conducteurs, protections au tableau, mise à la terre, liaison frigorifique ou raccordement hydraulique : chaque détail compte. Une erreur de branchement peut provoquer une panne, réduire le rendement de l’appareil ou, plus sérieusement, présenter un risque pour les occupants.
Voici les principales étapes à connaître pour préparer ou suivre correctement le branchement d’une pompe à chaleur, qu’il s’agisse d’un modèle air-air, air-eau ou géothermique.
Identifier le type de pompe à chaleur avant toute intervention
La première étape consiste à savoir précisément quel modèle doit être raccordé. Toutes les pompes à chaleur ne se branchent pas de la même manière et la puissance électrique varie fortement d’un appareil à l’autre.
- La pompe à chaleur air-air récupère les calories de l’air extérieur et diffuse de l’air chaud dans le logement grâce à des unités intérieures. Elle est souvent appelée climatisation réversible.
- La pompe à chaleur air-eau chauffe un circuit d’eau alimentant des radiateurs, un plancher chauffant ou un ballon d’eau chaude sanitaire.
- La pompe à chaleur géothermique capte les calories du sol ou d’une nappe phréatique. Elle demande généralement des travaux plus lourds et un dimensionnement très précis.
Il faut également distinguer les appareils monophasés des modèles triphasés. Une PAC monophasée fonctionne habituellement avec l’alimentation classique 230 V d’un logement. Une PAC triphasée, plus fréquente pour les installations puissantes, nécessite une alimentation adaptée et un équilibrage correct des phases.
La plaque signalétique de la machine fournit les informations essentielles : tension, intensité maximale, puissance absorbée, calibre recommandé et parfois section minimale des conducteurs. Cette plaque, ainsi que la notice du fabricant, doit toujours primer sur les conseils généraux.
Vérifier l’installation électrique existante
Avant de tirer le moindre câble, il faut vérifier que le tableau électrique peut accueillir la pompe à chaleur. Une installation ancienne ou déjà fortement sollicitée peut nécessiter une remise à niveau préalable.
La PAC doit généralement disposer d’un circuit dédié. Il n’est pas question de la raccorder sur une prise déjà utilisée par un congélateur, un sèche-linge ou un chauffe-eau. Le compresseur peut demander une intensité importante au démarrage, même si la consommation moyenne paraît raisonnable.
La vérification porte notamment sur les éléments suivants :
- la puissance souscrite auprès du fournisseur d’électricité ;
- la présence d’une place disponible dans le tableau ;
- la section des câbles adaptée à la longueur et à l’intensité du circuit ;
- le calibre du disjoncteur ;
- la présence d’un interrupteur différentiel approprié ;
- la qualité de la prise de terre ;
- l’état général du tableau et des connexions.
Dans une maison équipée d’un abonnement limité, l’ajout d’une pompe à chaleur peut entraîner des déclenchements lorsque plusieurs appareils fonctionnent simultanément. Dans ce cas, une étude de la puissance disponible ou une évolution de l’abonnement peut être nécessaire.
Respecter les principales normes électriques
En France, le raccordement électrique d’une pompe à chaleur doit respecter la norme NF C 15-100, qui encadre les installations électriques basse tension dans les logements. Cette norme définit notamment les règles concernant la protection des personnes, les circuits spécialisés, les sections de câbles et la mise à la terre.
Le circuit de la PAC doit être protégé par un disjoncteur adapté aux caractéristiques de l’appareil. Le calibre ne se choisit pas au hasard : un disjoncteur trop faible provoquera des coupures répétées, tandis qu’un calibre trop élevé ne protégera pas correctement les conducteurs.
La protection différentielle est tout aussi importante. Un interrupteur différentiel de 30 mA protège les personnes contre les défauts d’isolement. Selon le type de compresseur et d’électronique embarquée, le fabricant peut imposer un différentiel de type A, F ou un autre dispositif spécifique. Là encore, la notice technique est la référence.
La mise à la terre doit être raccordée avec soin. Une borne mal serrée ou une terre de mauvaise qualité peut rendre la protection inefficace. Ce n’est pas le genre de détail que l’on remet à plus tard, même si la PAC démarre malgré tout. En électricité, une installation qui fonctionne n’est pas nécessairement une installation sûre.
Choisir la bonne section de câble
La section des conducteurs dépend de l’intensité maximale de la pompe à chaleur, de la longueur du câble, du mode de pose et de la chute de tension admissible. À titre indicatif, certains appareils de faible puissance peuvent être raccordés avec une section de 2,5 mm², tandis que les modèles plus puissants nécessitent du 4 mm², du 6 mm² ou davantage.
Ces valeurs ne doivent pas être appliquées systématiquement. Une longue liaison entre le tableau et l’unité extérieure peut imposer une section supérieure à celle indiquée pour une installation courte. Le câble doit également être adapté à son environnement : passage en gaine, pose enterrée, exposition aux intempéries ou installation dans un local technique.
Pour une liaison extérieure, on utilise un câble prévu pour les conditions de pose, avec une protection mécanique et une résistance adaptée aux variations de température. Les conducteurs doivent être correctement repérés : phase, neutre et terre en monophasé ; phases, neutre éventuel et terre en triphasé.
Le cheminement mérite autant d’attention que le choix du câble. Évitez les passages proches de canalisations chaudes, les angles trop serrés et les zones où le câble pourrait être écrasé. Une gaine bien fixée et des rayons de courbure respectés offrent une installation plus durable et facilitent les interventions futures.

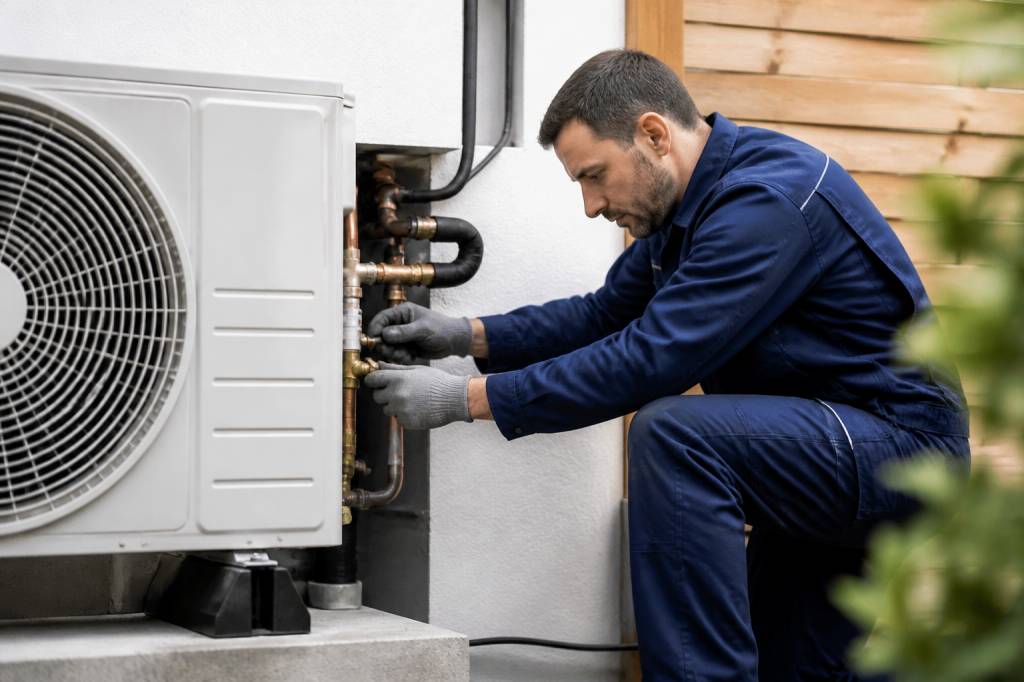

Installer et alimenter l’unité extérieure
L’unité extérieure doit être posée sur un support stable, capable de supporter son poids et de limiter les vibrations. Une dalle béton, des plots antivibratiles ou une console murale adaptée peuvent convenir selon la configuration des lieux.
Il faut prévoir un espace suffisant autour de la machine pour permettre la circulation de l’air et les opérations de maintenance. Une PAC placée dans un angle trop fermé, sous une végétation dense ou contre un mur sans dégagement risque de perdre en efficacité. Le ventilateur n’apprécie guère les feuilles mortes, les branches et les nids improvisés.
L’alimentation électrique arrive généralement dans un boîtier prévu à cet effet sur l’unité extérieure. Le raccordement doit être réalisé hors tension, après coupure et vérification de l’absence de tension. Les conducteurs sont ensuite serrés sur les bornes correspondantes en respectant strictement le schéma fourni par le constructeur.
Un dispositif de coupure de proximité peut être exigé ou fortement recommandé. Il permet de mettre rapidement l’appareil hors tension lors d’une opération d’entretien, sans devoir retourner au tableau électrique situé à l’intérieur du logement.
Raccorder l’unité intérieure et les liaisons techniques
Selon le modèle, la pompe à chaleur comprend une unité intérieure, un ballon tampon, un module hydraulique ou plusieurs unités de diffusion. Le branchement peut donc inclure une alimentation électrique complémentaire, une liaison de communication entre les modules et des raccordements hydrauliques.
Pour une PAC air-air ou une PAC split, les unités intérieure et extérieure sont reliées par une liaison frigorifique composée de tubes en cuivre, ainsi que par un câble électrique et une liaison de communication. Les tubes doivent être coupés proprement, ébavurés et évasés avec un outillage adapté. Un raccord mal réalisé peut provoquer une fuite de fluide frigorigène et entraîner une perte de performance.
La mise en service d’une installation contenant du fluide frigorigène est encadrée. Les opérations de tirage au vide, de contrôle d’étanchéité et de manipulation du fluide doivent être effectuées par un professionnel disposant de l’attestation de capacité requise. Même avec de bonnes connaissances en bricolage, ce n’est pas un chantier à improviser avec une clé réglable et beaucoup d’optimisme.
Pour une PAC air-eau, il faut également raccorder les tuyauteries de départ et de retour du circuit de chauffage. Le sens de circulation, l’isolation des conduites et la purge de l’installation sont essentiels. Une mauvaise purge peut laisser de l’air dans le réseau, provoquer des bruits et réduire les performances de chauffage.
Prévoir les condensats et la protection contre le gel
Une pompe à chaleur produit de l’eau de condensation, notamment pendant les phases de dégivrage de l’unité extérieure. Cette eau doit pouvoir s’écouler sans stagner au pied de la machine ni ruisseler sur un passage.
Le tuyau d’évacuation doit présenter une pente suffisante et déboucher dans une zone adaptée. Dans les régions froides, il faut éviter qu’il ne gèle en hiver. Une évacuation mal conçue peut former une plaque de glace dangereuse ou bloquer le fonctionnement de l’appareil.
Sur une installation air-eau, la protection contre le gel concerne également le circuit hydraulique situé à l’extérieur. L’isolation des canalisations doit être continue, résistante aux intempéries et correctement protégée contre les rayons ultraviolets. Selon la configuration, le fabricant peut préconiser un dispositif antigel ou une solution spécifique en cas d’arrêt prolongé.
Effectuer les contrôles avant la mise en service
Avant de remettre l’alimentation, plusieurs contrôles doivent être réalisés. Les connexions électriques sont vérifiées, les borniers resserrés au couple recommandé et les câbles contrôlés pour repérer une éventuelle détérioration.
- Vérifier la présence et la continuité de la mise à la terre.
- Contrôler le calibre du disjoncteur et le type de différentiel.
- S’assurer que les vannes et raccords sont correctement positionnés.
- Contrôler l’étanchéité des circuits frigorifiques ou hydrauliques.
- Vérifier la pression du circuit de chauffage lorsque cela s’applique.
- Contrôler l’évacuation des condensats.
- Retirer les protections de transport et dégager les entrées d’air.
- Vérifier que les grilles et ventilateurs ne rencontrent aucun obstacle.
La première mise en route doit suivre la procédure du fabricant. Certains appareils réalisent une phase d’initialisation ou un contrôle automatique avant de démarrer réellement. Il faut ensuite observer les bruits, les vibrations, les températures de départ et de retour, ainsi que l’absence de fuite.
Faire appel à un professionnel qualifié
Le branchement électrique peut être réalisé par un électricien compétent, mais la mise en service complète d’une pompe à chaleur doit souvent être confiée à un professionnel spécialisé. Pour les systèmes contenant un fluide frigorigène, l’attestation de capacité est indispensable.
Faire intervenir un professionnel permet également de préserver la garantie constructeur. Certains fabricants exigent une installation et une mise en service réalisées par une entreprise agréée. Une facture et un rapport de mise en service peuvent aussi être demandés en cas de panne.
Pour bénéficier de certaines aides à la rénovation énergétique, les travaux doivent être réalisés par une entreprise disposant de la qualification RGE, lorsque le dispositif concerné l’exige. Il est donc préférable de vérifier les conditions avant de signer un devis, et non après avoir posé la première gaine.
Les erreurs fréquentes à éviter
La plupart des problèmes rencontrés après l’installation proviennent d’erreurs assez simples. Une unité extérieure trop proche d’un mur, un câble sous-dimensionné, une évacuation de condensats oubliée ou une liaison frigorifique mal serrée peuvent suffire à perturber tout le système.
- Brancher la PAC sur un circuit partagé avec d’autres appareils puissants.
- Choisir un disjoncteur uniquement en fonction de la puissance nominale, sans tenir compte de l’intensité maximale.
- Négliger la chute de tension sur une longue distance.
- Installer l’unité extérieure dans un endroit mal ventilé.
- Faire passer une liaison frigorifique sans protection ni isolation correcte.
- Oublier le traitement des condensats en période de gel.
- Modifier le câblage sans consulter le schéma constructeur.
- Mettre l’appareil en service sans contrôle d’étanchéité.
Un branchement de pompe à chaleur réussi repose finalement sur une préparation sérieuse, un tableau électrique correctement dimensionné et une mise en service conforme aux prescriptions du fabricant. En prenant le temps de vérifier chaque raccord, chaque protection et chaque écoulement, on obtient une installation plus sûre, plus silencieuse et plus durable.
La pompe à chaleur est un équipement performant, mais elle ne pardonne pas toujours l’approximation. Comme pour une bonne maçonnerie, la solidité du résultat se joue souvent dans les détails que l’on ne remarque plus une fois le chantier terminé.
