Installer un sous-compteur électrique peut être très pratique pour suivre la consommation d’un logement indépendant, d’un atelier, d’un garage ou d’une extension. Il permet de savoir quelle partie de l’installation consomme réellement, sans devoir se contenter de la facture globale du compteur principal. Mais attention : un sous-compteur ne se branche pas comme une simple prise murale. Il s’intègre dans le tableau électrique et doit respecter des règles strictes de sécurité.
Avant de sortir le tournevis, il faut donc comprendre le fonctionnement de l’appareil, choisir le bon modèle, prévoir les protections adaptées et vérifier la conformité de l’installation. En électricité, le fil qui semble « en trop » a souvent une bonne raison d’être là. Mieux vaut prendre le temps de l’identifier que de faire connaissance avec le disjoncteur dans une gerbe d’étincelles.
À quoi sert un sous-compteur électrique ?
Un sous-compteur, également appelé compteur divisionnaire, mesure l’énergie consommée par un circuit ou une partie précise de l’habitation. Il est installé après le compteur principal et le disjoncteur de branchement. Il ne remplace donc pas le compteur du gestionnaire de réseau, qui reste l’appareil officiel utilisé pour facturer l’électricité.
Son intérêt est avant tout de suivre une consommation séparément. Vous pouvez par exemple l’utiliser pour :
- mesurer l’électricité consommée par un studio ou une dépendance ;
- suivre les dépenses d’un atelier équipé de machines ;
- connaître la consommation d’une borne de recharge ou d’un chauffage électrique ;
- répartir plus justement une facture entre plusieurs occupants ;
- comparer la consommation d’une extension avec celle du logement principal.
Certains modèles affichent uniquement l’énergie consommée en kilowattheures. D’autres proposent une mesure de la puissance instantanée, de la tension, de l’intensité ou encore un suivi à distance par application. Pour une installation domestique classique, un compteur monophasé à affichage numérique suffit généralement.
Sous-compteur et compteur officiel : ne pas les confondre
La distinction est importante. Le compteur principal installé par le gestionnaire de réseau sert à établir la facturation officielle. Le sous-compteur, lui, est un appareil privé installé à l’intérieur de votre installation. Ses relevés peuvent servir à suivre les consommations ou à répartir des frais, mais ils ne constituent pas automatiquement une base de facturation reconnue comme celle du compteur principal.
Dans le cas d’une location, la récupération des charges et la répartition de l’électricité doivent respecter les règles applicables au bail et au logement concerné. Un sous-compteur peut être utile pour établir une répartition transparente, mais il ne dispense pas de se renseigner sur le cadre juridique. Pour une division de maison en plusieurs logements, l’intervention d’un électricien et, selon le projet, d’un professionnel du droit immobilier est vivement recommandée.
Choisir le bon sous-compteur
Le premier choix concerne le type d’alimentation. Un réseau monophasé utilise un compteur monophasé, tandis qu’une installation triphasée nécessite un modèle triphasé adapté. Il ne faut pas choisir l’appareil uniquement en fonction de son prix ou de la taille de l’écran : son calibre, son mode de raccordement et sa compatibilité avec le tableau sont essentiels.
Avant l’achat, vérifiez notamment :
- la tension de fonctionnement, généralement 230 V en monophasé ;
- le courant maximal supporté par le compteur ;
- le nombre de modules nécessaires sur le rail DIN ;
- le sens de raccordement de la phase et du neutre ;
- la présence d’un affichage lisible et d’un bouton de consultation ;
- la conformité et la qualité du matériel, avec une notice claire ;
- la possibilité d’ajouter une sortie d’impulsion ou une communication, si nécessaire.
Pour un simple suivi d’un circuit d’éclairage et de prises, un modèle adapté à l’intensité du départ peut convenir. Pour un atelier ou une borne de recharge, le dimensionnement doit être étudié plus précisément. Un compteur trop faible risque de chauffer ou de se mettre en défaut. Un appareil surdimensionné ne dispense pas, lui, de prévoir les protections correspondant à la section des conducteurs.
Le matériel nécessaire pour l’installation
Le sous-compteur ne travaille jamais seul. Il doit être associé à une protection contre les surintensités et installé dans un tableau ou un coffret adapté. La liste exacte varie selon la configuration, mais on retrouve généralement :
- un sous-compteur monophasé ou triphasé ;
- un disjoncteur de protection dédié au départ ;
- un interrupteur différentiel ou une protection différentielle adaptée ;
- des conducteurs de section appropriée ;
- un tableau ou coffret modulaire avec rail DIN ;
- des borniers de phase, de neutre et de terre ;
- des embouts de câblage pour les conducteurs souples ;
- des repères, étiquettes et accessoires de fixation.
Le disjoncteur protège les conducteurs contre les surcharges et les courts-circuits. Le différentiel protège principalement les personnes en détectant une fuite de courant vers la terre. Ces deux fonctions sont différentes et complémentaires. Installer un compteur sans protection adaptée revient à poser un indicateur de vitesse sur une voiture sans freins : l’information est là, mais la sécurité manque.
Préparer le raccordement en toute sécurité
La première étape consiste à identifier précisément le circuit qui alimentera le sous-compteur. Celui-ci doit être situé en aval du compteur principal et du disjoncteur de branchement. On ne raccorde jamais un appareil sur la partie située avant les protections générales, et l’on ne retire jamais les capots plombés ou les protections appartenant au gestionnaire de réseau.
Coupez l’alimentation générale avant toute intervention. Ensuite, vérifiez l’absence de tension avec un appareil approprié, idéalement un vérificateur d’absence de tension conforme et en bon état. Un simple tournevis testeur n’est pas un instrument de contrôle suffisant. Testez l’appareil de mesure sur une source connue avant et après la vérification : cette méthode permet de s’assurer qu’il fonctionne correctement.
Une installation hors tension doit aussi être condamnée pour éviter une remise sous tension accidentelle. Si plusieurs personnes travaillent dans le logement, prévenez-les et placez une indication visible sur le tableau. L’électricité ne fait pas de différence entre un chantier organisé et un bricolage improvisé.

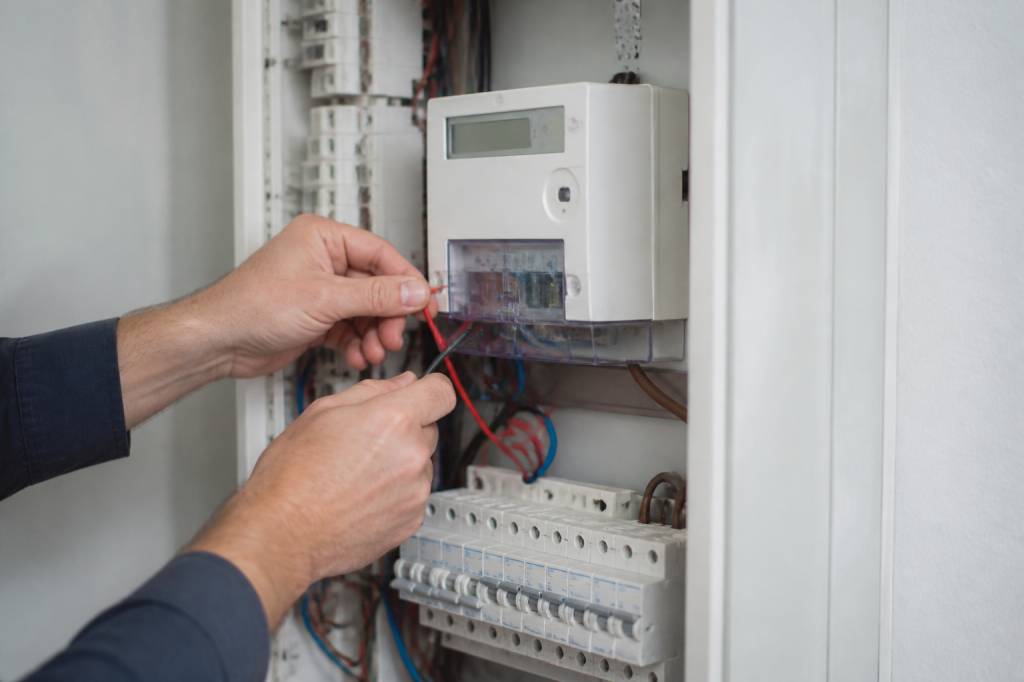

Les étapes de branchement du sous-compteur
Le schéma fourni par le fabricant reste la référence. Les bornes peuvent changer d’un modèle à l’autre : certains appareils placent l’arrivée en haut, d’autres en bas, et les repères de phase ou de neutre ne sont pas toujours disposés de la même manière.
Repérer l’arrivée et le départ. Identifiez le conducteur de phase et le conducteur neutre provenant du tableau principal, ainsi que ceux qui repartent vers le circuit à mesurer. En monophasé, la phase et le neutre doivent tous deux traverser le compteur divisionnaire lorsque le modèle est prévu pour ce raccordement. Le conducteur de protection vert et jaune, lui, ne passe pas par le compteur : il est relié directement à la barrette de terre.
Installer la protection en amont. Le disjoncteur dédié doit être placé avant le sous-compteur, selon le schéma de l’installation. Son calibre est choisi en fonction de la section des conducteurs, de la puissance appelée et du mode de pose. Il ne s’agit pas de mettre le calibre le plus élevé possible pour éviter les déclenchements. Une protection trop forte ne protégerait plus correctement les fils.
Raccorder la phase et le neutre. Dénudez les conducteurs sur la longueur indiquée par le fabricant, sans entailler le cuivre. Insérez chaque fil dans la borne correspondante et serrez au couple recommandé dans la notice. Un serrage insuffisant peut provoquer un échauffement ; un serrage excessif peut détériorer la borne ou le conducteur.
Raccorder le départ vers la zone mesurée. Les conducteurs qui repartent du sous-compteur alimentent ensuite le tableau secondaire ou le circuit concerné. Si plusieurs circuits sont regroupés derrière le compteur, ils doivent être protégés et répartis dans un coffret correctement dimensionné. Une étiquette claire indiquant « alimentation atelier », « dépendance » ou « chauffage extension » facilitera les futures interventions.
Vérifier le cheminement. Les câbles doivent être maintenus, protégés contre les frottements et séparés des éléments susceptibles de les endommager. Les fils ne doivent pas être coincés sous un capot ni soumis à une courbure excessive. Dans un tableau, une belle organisation n’est pas seulement esthétique : elle limite les erreurs et rend le dépannage plus sûr.
Quel différentiel prévoir ?
La protection différentielle dépend de l’architecture du tableau et des circuits alimentés. Dans une installation domestique, les circuits doivent être protégés par des dispositifs différentiels à haute sensibilité, généralement de 30 mA, conformément aux exigences de la norme NF C 15-100 applicables au logement.
Le type de différentiel se choisit selon les appareils raccordés. Le type AC convient à de nombreux circuits courants, tandis que le type A est notamment nécessaire pour certains équipements susceptibles de produire des composantes de courant continu, comme les plaques de cuisson, lave-linge ou certains chargeurs. Une borne de recharge, une pompe à chaleur ou un équipement spécifique peut exiger une protection particulière indiquée par le fabricant.
Le sous-compteur ne doit pas être utilisé pour contourner une protection différentielle. Si le départ alimente un tableau secondaire, celui-ci doit disposer des protections adaptées à ses propres circuits. Un interrupteur différentiel placé dans le tableau secondaire permet notamment de protéger les personnes sur cette partie de l’installation.
La question de la section des câbles
La section des conducteurs dépend de la puissance, de la longueur de la liaison, du mode de pose et de la protection installée. Une liaison courte vers un petit tableau secondaire ne se dimensionne pas comme une alimentation de dépendance située à plusieurs dizaines de mètres.
Une distance importante peut entraîner une chute de tension. Dans ce cas, augmenter la section des conducteurs peut être nécessaire, même si le calibre du disjoncteur reste inchangé. Il faut également tenir compte des câbles regroupés dans une gaine, de la température ambiante et de la capacité des bornes du compteur.
La norme NF C 15-100 donne les règles générales de conception des installations basse tension. Elle ne se résume pas à une section unique valable partout. Pour un projet neuf, une extension importante ou une alimentation de forte puissance, faites établir un dimensionnement par un électricien. Quelques euros économisés sur le câble peuvent coûter beaucoup plus cher si le matériel chauffe ou si l’installation doit être reprise.
Contrôles après le raccordement
Avant de remettre sous tension, contrôlez chaque borne et chaque repère. Vérifiez que les conducteurs sont correctement serrés, qu’aucun brin de cuivre ne dépasse et que les fils de phase, de neutre et de terre sont bien identifiés. Le capot du tableau doit pouvoir se remettre en place sans écraser les câbles.
Après la remise sous tension, observez le fonctionnement du compteur. L’affichage doit s’allumer et la consommation doit évoluer lorsqu’un appareil de la zone mesurée fonctionne. Vous pouvez brancher temporairement une charge connue, comme un radiateur électrique, puis vérifier que le compteur réagit. Cette vérification ne remplace pas une mesure professionnelle, mais elle permet de détecter une inversion ou une absence de comptage.
Testez ensuite les dispositifs différentiels avec leur bouton « test ». Ils doivent déclencher immédiatement. Si ce n’est pas le cas, coupez l’installation et faites intervenir un professionnel. Un différentiel qui déclenche régulièrement ne doit pas être simplement remonté à répétition : il signale souvent une fuite, un appareil défectueux ou un défaut de câblage.
Les erreurs à éviter absolument
- brancher le sous-compteur avant le disjoncteur général ou sur une partie non protégée ;
- faire passer le conducteur de terre dans le compteur divisionnaire ;
- confondre le calibre du compteur avec celui du disjoncteur ;
- utiliser une section de câble choisie au hasard ;
- mélanger plusieurs neutres protégés par des différentiels différents ;
- laisser des connexions accessibles dans une boîte ou un coffret inadapté ;
- intervenir sous tension, même pour « un petit réglage » ;
- installer un compteur sans consulter sa notice de raccordement ;
- considérer le relevé du sous-compteur comme une facturation officielle sans vérifier le cadre applicable.
Quand faire appel à un électricien ?
Si vous n’êtes pas parfaitement à l’aise avec l’identification des conducteurs, le dimensionnement des protections ou la lecture d’un schéma électrique, l’intervention d’un professionnel est la solution la plus raisonnable. C’est particulièrement vrai pour une installation triphasée, une dépendance éloignée, une borne de recharge, une pompe à chaleur ou un tableau ancien.
Un électricien pourra vérifier la continuité de la terre, mesurer l’isolement, contrôler la chute de tension et s’assurer que l’ensemble respecte les règles en vigueur. Il pourra également proposer un schéma unifilaire, document précieux lorsqu’il faudra modifier l’installation quelques années plus tard.
Un sous-compteur bien installé apporte une information très utile : il révèle les habitudes de consommation et aide à mieux piloter les travaux d’amélioration énergétique. Mais il ne doit jamais être considéré comme une simple horloge à kilowattheures. Placé dans un tableau propre, protégé par les bons dispositifs et raccordé avec méthode, il devient un véritable outil de suivi, fiable et durable.
