Dans une installation de chauffage ou de production d’eau chaude, certains équipements travaillent en silence et passent presque inaperçus. Le vase d’expansion en fait partie. Pourtant, sans lui, la pression du circuit pourrait grimper rapidement à chaque montée en température, avec des conséquences parfois coûteuses pour la chaudière, les radiateurs ou les canalisations.
À quoi sert exactement cet accessoire ? Comment fonctionne-t-il ? Faut-il choisir un modèle rouge, blanc ou sanitaire ? Et surtout, comment savoir s’il est correctement réglé ? Voici les réponses pour mieux comprendre cette pièce essentielle avant une installation, une rénovation ou un dépannage.
À quoi sert un vase d’expansion ?
Le vase d’expansion sert à absorber les variations de volume de l’eau lorsque sa température change. Ce phénomène est simple à comprendre : l’eau froide occupe un certain volume, puis elle se dilate en chauffant. Dans un circuit fermé, cette augmentation ne peut pas s’évacuer librement. La pression monte donc.
Sans dispositif de compensation, quelques litres d’eau supplémentaires suffiraient à mettre l’installation sous tension. Le groupe de sécurité pourrait évacuer de l’eau, la soupape de sécurité se déclencher, ou les joints et raccords finir par souffrir. Dans les cas les plus défavorables, une fuite apparaît au mauvais endroit, souvent derrière une cloison ou sous la chaudière. Le vase d’expansion joue donc un rôle de tampon.
On le retrouve principalement dans deux installations :
- Le circuit de chauffage central, avec une chaudière, une pompe à chaleur ou des radiateurs à eau ;
- Le circuit d’eau chaude sanitaire, associé à un ballon électrique, thermodynamique ou solaire.
Ces deux usages ne nécessitent pas toujours le même modèle. Un vase destiné au chauffage n’est pas conçu pour stocker de l’eau potable, tandis qu’un vase sanitaire doit être compatible avec les exigences liées à la consommation humaine.
Le principe de fonctionnement
Un vase d’expansion est généralement constitué d’un réservoir métallique séparé en deux parties par une membrane souple. D’un côté se trouve l’eau du circuit. De l’autre, une poche d’air ou d’azote sous pression.
Lorsque l’eau chauffe et augmente de volume, elle pousse la membrane. Le gaz situé derrière celle-ci se comprime. Cette compression absorbe l’excédent de volume et limite la hausse de pression dans le réseau. Lorsque l’eau refroidit, elle se rétracte, la pression du gaz repousse la membrane et l’eau retourne dans le circuit.
Le fonctionnement est comparable à celui d’un coussin d’air que l’on comprimerait doucement. La membrane fait office de séparation entre l’eau et le gaz. Cette distinction est importante : dans un ancien vase sans membrane, l’air pouvait se dissoudre progressivement dans l’eau, ce qui réduisait fortement l’efficacité du système.
Sur un vase moderne, une valve semblable à celle d’un pneu permet de contrôler la pression du compartiment gazeux. Elle se trouve généralement sur la partie supérieure ou latérale de l’appareil, protégée par un petit bouchon. Ce détail est pratique pour le contrôle, mais il ne faut pas appuyer sur la valve au hasard : une simple fuite d’air peut déséquilibrer toute l’installation.
Les différents types de vases d’expansion

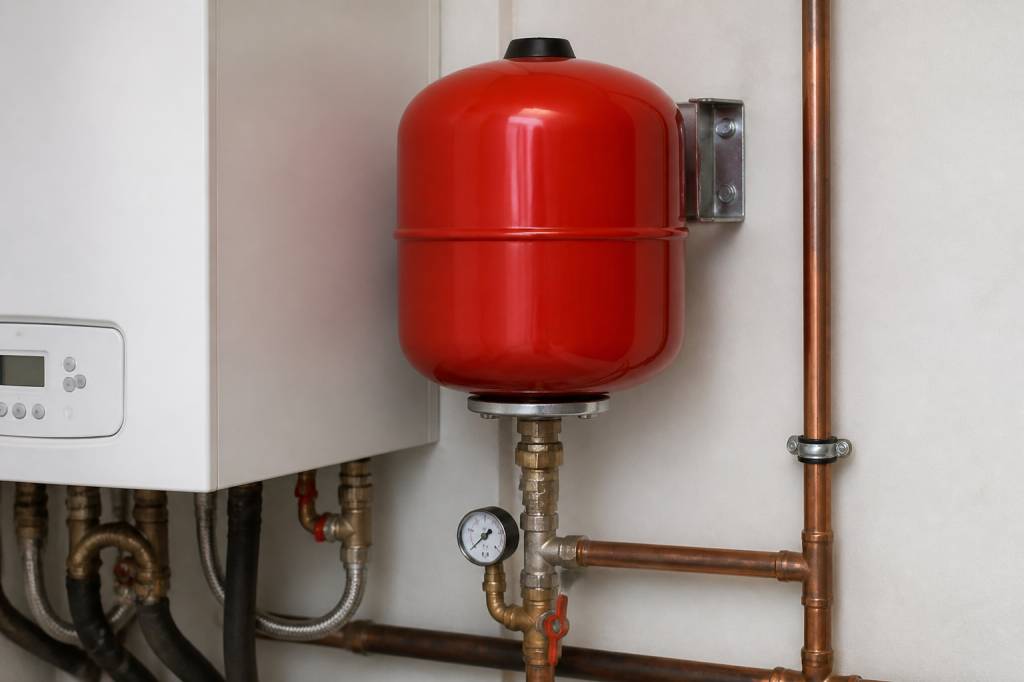

Le vase d’expansion pour chauffage
Le modèle destiné au chauffage est souvent peint en rouge, même si la couleur n’est pas une règle absolue. Il est installé sur un circuit fermé contenant de l’eau de chauffage, parfois additionnée de produits anticorrosion ou de glycol selon l’équipement.
Il accompagne notamment :
- Les chaudières gaz, fioul ou bois ;
- Les circuits de radiateurs et de planchers chauffants ;
- Les pompes à chaleur air-eau ou géothermiques ;
- Les installations solaires thermiques, avec un modèle adapté aux températures élevées.
La capacité du vase doit être choisie selon le volume total d’eau du circuit, la température maximale et la pression de fonctionnement. Un petit circuit avec six radiateurs ne demande pas la même réserve qu’une grande maison équipée d’un plancher chauffant sur plusieurs niveaux.
Le vase d’expansion sanitaire
Le vase sanitaire est généralement blanc, bleu ou gris. Sa membrane et ses matériaux sont prévus pour être en contact avec de l’eau destinée à la consommation. Il se place sur l’arrivée d’eau froide du ballon, entre le groupe de sécurité et le ballon selon les recommandations du fabricant.
Dans un chauffe-eau, l’eau se dilate pendant la montée en température. Le groupe de sécurité évacue normalement une petite quantité d’eau afin de limiter la pression. Ce goutte-à-goutte est fréquent durant la chauffe, mais il représente un gaspillage récurrent. Le vase sanitaire absorbe une partie de cette dilatation et réduit les écoulements par le groupe de sécurité.
Il ne faut jamais remplacer un vase sanitaire par un vase de chauffage sous prétexte qu’il semble avoir la même forme. Les contraintes sanitaires, les matériaux et les homologations diffèrent. Dans le bâtiment, l’improvisation est parfois une mauvaise conseillère, surtout lorsqu’elle touche l’eau que l’on boit.
Le vase à membrane interchangeable ou fixe
Certains vases sont équipés d’une membrane remplaçable. Ce type de modèle est intéressant pour les installations de grande capacité, car il permet de changer la membrane sans remplacer toute la cuve. Les modèles à membrane fixe sont plus courants dans les installations domestiques et souvent plus économiques.
Le choix dépend du volume de l’installation, de l’accessibilité et du budget. Pour une maison individuelle, un vase standard correctement dimensionné suffit généralement. Dans une chaufferie collective ou un bâtiment professionnel, le bureau d’études ou le chauffagiste devra tenir compte de paramètres plus nombreux.
Pourquoi la pression varie-t-elle dans un circuit de chauffage ?
Sur une chaudière domestique, la pression à froid se situe souvent autour de 1 à 1,5 bar. Une fois le chauffage en fonctionnement, elle augmente légèrement. La valeur exacte dépend de la hauteur de l’installation et des préconisations du fabricant.
Une hausse raisonnable est normale. En revanche, si la pression passe rapidement de 1 à 2,5 ou 3 bars, le vase d’expansion peut être dégonflé, sous-dimensionné ou défectueux. La soupape de sécurité risque alors de s’ouvrir, généralement à environ 3 bars sur un circuit de chauffage domestique.
À l’inverse, une pression qui baisse régulièrement peut révéler une fuite, une soupape qui laisse passer de l’eau ou un vase dont la membrane est percée. Un simple remplissage du circuit peut masquer le problème pendant quelques jours, mais il ne le règle pas. Remettre de l’eau encore et encore revient à poser un pansement sur un tuyau percé.
Comment reconnaître un vase d’expansion défectueux ?
Plusieurs signes doivent attirer l’attention. Aucun ne suffit toujours à poser un diagnostic définitif, mais leur répétition justifie un contrôle.
- La pression augmente fortement dès que le chauffage fonctionne ;
- La soupape de sécurité évacue régulièrement de l’eau ;
- La pression retombe à zéro après quelques cycles de chauffe et de refroidissement ;
- La chaudière demande fréquemment un appoint d’eau ;
- Le vase paraît lourd lorsqu’on le manipule, alors qu’il devrait contenir une poche de gaz ;
- De l’eau sort par la valve de gonflage, ce qui indique souvent une membrane percée.
Un test courant consiste à isoler le vase, vider la pression d’eau du circuit, puis mesurer la pression du gaz avec un manomètre adapté. Cette opération doit être réalisée avec méthode. Mesurer la pression du vase alors que le circuit est encore sous pression donne une valeur trompeuse.
Si de l’eau s’échappe par la valve, le diagnostic est généralement sans appel : la membrane n’assure plus la séparation entre l’eau et le gaz. Dans ce cas, le vase doit être remplacé, sauf modèle à membrane interchangeable.
Bien dimensionner le vase d’expansion
Le dimensionnement ne se résume pas à choisir le plus gros modèle disponible. Un vase trop petit sera rapidement saturé. Un vase beaucoup trop grand fonctionnera mal s’il est mal réglé et représentera une dépense inutile.
Le calcul tient notamment compte des éléments suivants :
- Le volume total d’eau contenu dans les tuyaux, les radiateurs et les émetteurs ;
- La température minimale et maximale du circuit ;
- La pression de remplissage à froid ;
- La hauteur entre le vase et le point le plus haut de l’installation ;
- La pression maximale autorisée par la soupape de sécurité.
Pour un remplacement à l’identique, relever la capacité du vase existant est un premier indice, mais ce n’est pas une garantie. Si un plancher chauffant a été ajouté, si plusieurs radiateurs ont été installés ou si la chaudière a changé, le volume d’eau peut avoir évolué. Il faut alors refaire le calcul ou demander l’avis d’un professionnel.
Les fabricants proposent des tableaux de sélection. Ils indiquent souvent la capacité recommandée selon le volume d’eau et la température de fonctionnement. Cette documentation vaut mieux qu’une estimation faite « à l’œil », même avec un très bon œil de bricoleur.
Conseils pour l’installation
Dans un circuit de chauffage, le vase se place habituellement sur le retour, à proximité de la chaudière. Cette position limite son exposition aux températures les plus élevées et facilite son intervention. Il doit rester accessible, car un équipement impossible à atteindre finit toujours par compliquer le dépannage.
Le raccordement doit intégrer un dispositif d’isolement lorsque cela est prévu par la configuration. Une vanne permet de déposer le vase sans vidanger toute l’installation. Attention toutefois : cette vanne ne doit pas rester fermée pendant le fonctionnement normal, sauf montage spécifiquement conçu et sécurisé.
Le vase doit être fixé sur un support suffisamment solide. Rempli d’eau, il peut devenir lourd. Une simple canalisation ne doit pas supporter seule le poids d’un appareil de grande capacité. Les vibrations et les coups de bélier peuvent également fatiguer les raccords si l’ensemble est mal maintenu.
Pour un ballon d’eau chaude, le vase sanitaire se raccorde sur l’arrivée d’eau froide, dans le respect du schéma fourni par le fabricant. Il est généralement placé après le compteur et le réducteur de pression, et avant le groupe de sécurité ou selon l’ordre indiqué par la notice. Le sens de circulation, lorsqu’il est imposé, doit être respecté.
Le réglage de la pression du vase
La pression de gonflage est un point essentiel. Elle doit être contrôlée vase isolé et côté eau dépressurisé. Sur un circuit de chauffage, elle est souvent réglée légèrement en dessous de la pression de remplissage à froid, mais la valeur exacte dépend de la hauteur du bâtiment et des prescriptions du constructeur.
Une règle fréquemment utilisée consiste à ajouter environ 0,3 bar à la hauteur statique exprimée en dizaines de mètres, puis à ajuster selon l’installation. Par exemple, dans une maison dont le point le plus haut se situe à environ 5 mètres au-dessus de la chaudière, la pression minimale devra être étudiée en conséquence. Cette formule reste indicative : la notice de la chaudière et les données du fabricant priment toujours.
Pour regonfler le vase, utilisez une pompe munie d’un manomètre fiable. Ajoutez l’air ou l’azote progressivement, puis contrôlez à nouveau. Il ne faut pas utiliser un compresseur réglé trop haut, au risque d’endommager la membrane.
Les erreurs à éviter
- Installer un vase sanitaire sur un circuit de chauffage, ou l’inverse ;
- Choisir la capacité uniquement en fonction du prix ou de l’encombrement ;
- Mesurer la pression du gaz sans avoir dépressurisé le côté eau ;
- Laisser le vase inaccessible derrière un habillage ou une chaudière ;
- Fermer la vanne d’isolement du vase pendant le fonctionnement ;
- Multiplier les appoints d’eau sans rechercher l’origine de la perte de pression ;
- Négliger la hauteur de l’installation et la pression du réseau d’eau.
Une autre erreur classique consiste à croire que le vase résout tous les problèmes de pression. Si le réseau d’eau sanitaire dépasse la pression admissible, un réducteur de pression peut être nécessaire. Si une canalisation fuit, aucun vase ne la réparera. Il compense la dilatation, rien de plus.
Quand faire appel à un professionnel ?
Le remplacement d’un petit vase peut sembler accessible à un bricoleur expérimenté, notamment lorsque les vannes d’isolement sont présentes et que l’installation est bien documentée. Il faut toutefois intervenir sur un circuit potentiellement chaud et sous pression. La prudence n’est donc pas une option décorative.
Faites appel à un chauffagiste si la chaudière est encore sous garantie, si le vase est intégré dans un appareil complexe, si la pression chute très rapidement ou si vous constatez une fuite importante. Le professionnel pourra vérifier le vase, la soupape, le circulateur, les raccords et la pression générale du réseau.
Un contrôle bien réalisé évite souvent de remplacer une pièce au hasard. Dans une installation de chauffage, le bon diagnostic est aussi important que la bonne clé plate. C’est parfois lui qui fait la différence entre une réparation durable et une série de dépenses inutiles.
Un équipement discret, mais indispensable
Le vase d’expansion ne chauffe pas l’eau, ne produit aucun bruit et n’attire pas le regard. Pourtant, il protège l’ensemble du circuit contre les variations de pression liées à la température. Bien choisi, correctement réglé et régulièrement contrôlé, il contribue à prolonger la durée de vie de la chaudière, du ballon et des canalisations.
Lors d’une rénovation, pensez donc à l’inscrire dans la liste des éléments à vérifier, au même titre que les vannes, les purgeurs et la soupape de sécurité. Ce petit réservoir n’a rien de spectaculaire, mais il travaille avec une efficacité remarquable. Dans le bâtiment, les pièces les plus discrètes sont souvent celles qui évitent les plus gros ennuis.
